ハイブリッド照明とは

ABOUT

ハイブリッド照明について

品質と生産効率を両立した上で汚れや傷・欠けなどを確実に発見し、不良品の流出を防ぐための画像検査において、ワークに当てる照明は重要な要素です。

一般に金属や鏡は反射率が高いため、一方向からの光では小さな傷を検出することは困難です。そこで、一方向ではなく多方向からワークに光を照射してブレンドすることにより、金属や鏡の微細な傷を検出することが可能です。

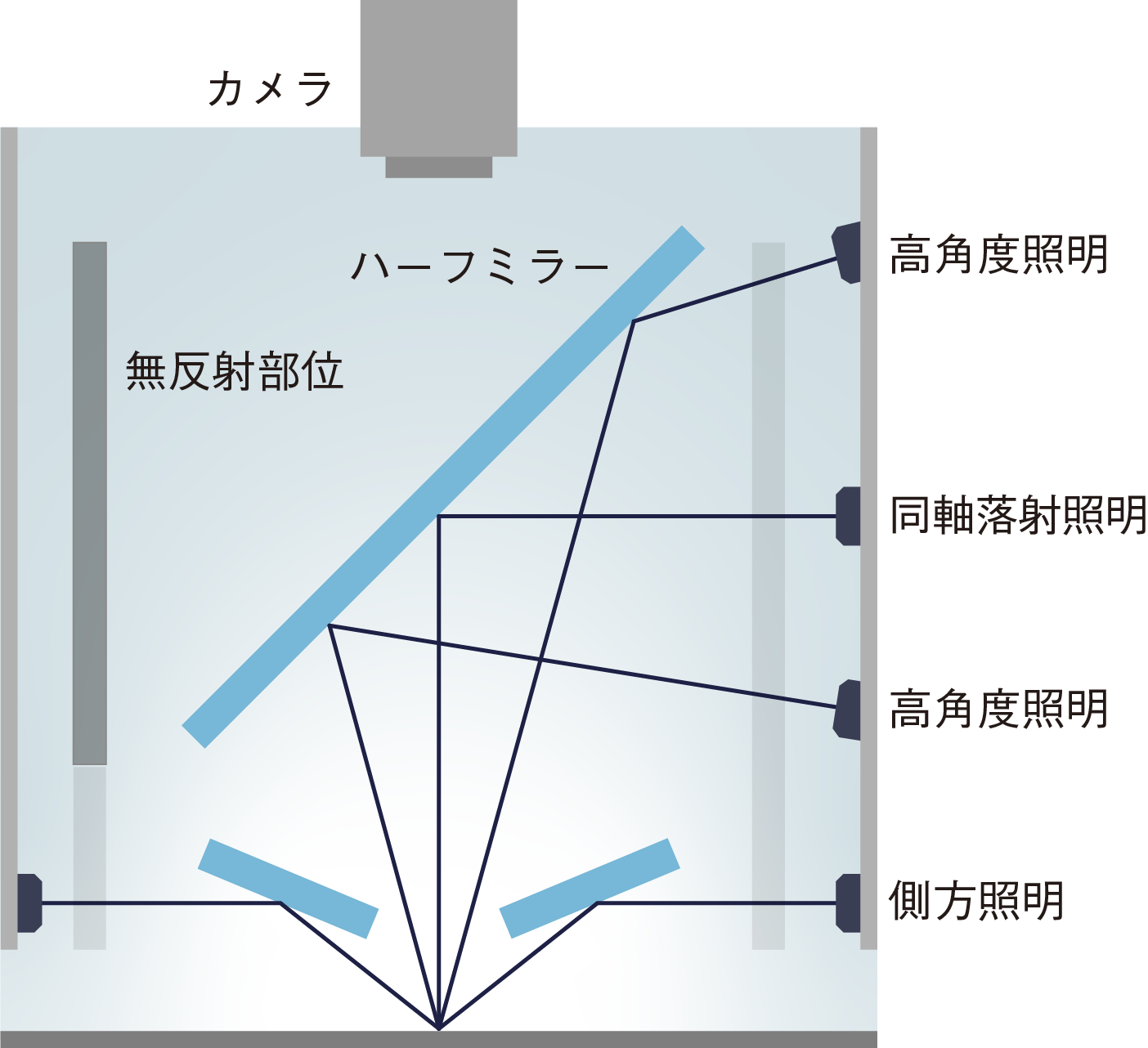

ハイブリッド照明の構成

FEATURES

ハイブリッド照明の特徴

ハイブリッド照明は、高角度照明・同軸照明・側方照明の角度からの写真をブレンドすることで、表面のざらつきを減らし安定した検査を可能とします。一つの光源では撮影が困難な表面の小さな削れを検出することが可能です。

高角度照明

• 同軸照明と比べ、平面処理された面の反射光が少ない（輝度が不十分）
• 凹凸のある部分と平面部分のコントラストが小さい

同軸照明

• 綺麗に平面処理された面は明るい（輝度が十分）
• 凹凸のある面は暗く撮像される
• 凹凸と平面部分とのコントラストが大きい

側方照明

• 表面が暗く撮像される（輝度が不十分）
• 凹凸のある部分の反射光が多い
• 凹凸のある部分と平面部分のコントラストが大きい

各照明による写真のブレンド

擦れ傷を撮影する為に輝度を最適化した高角度照明、同軸照明、側方照明をブレンドしました。ひとつの角度からの照明では撮影出来なかった小さな擦れ傷を浮き上がらせた写真を撮影することが出来ています。

SOLUTIONS

ハイブリッド照明が解決する課題

01

反射率が高い物体

通常の一方向からの光では、反射率が高く検出が困難だった金属や鏡などの物体に対しても、3方向からの光をブレンドすることにより小さな傷や欠けを検出することが可能です。

通常光源下

ハイブリッド照明下

通常光源下で撮影した写真では必ず映り込んでしまうヘアラインは、ハイブリッド照明の各角度照明の輝度を調整することで消すことが可能です。反対にヘアラインを浮き上がらせる写真を撮ることも可能です。

02

非常な小さな傷・削れ

ラインカメラは一度に一直線の領域しか撮影することができない代わりに、エリアカメラと比べ非常に高画質です。弊社が開発するハイブリッド照明はラインカメラ用に設計されています。

エリアカメラ

ラインカメラ

構造

構造

1,280 x 760（通常）
1,920 x 1080（高解像度）

8,000 x 1（通常）
16,000 x 1（高解像度）

1/30秒 の露光時間

1/50,000秒 の露光時間（通常）
1/100,000秒 の露光時間（高速）

高感度／解像度が低い／カメラ・ワークの移動不要

低感度／超高解像度／カメラまたはワークの移動必須
